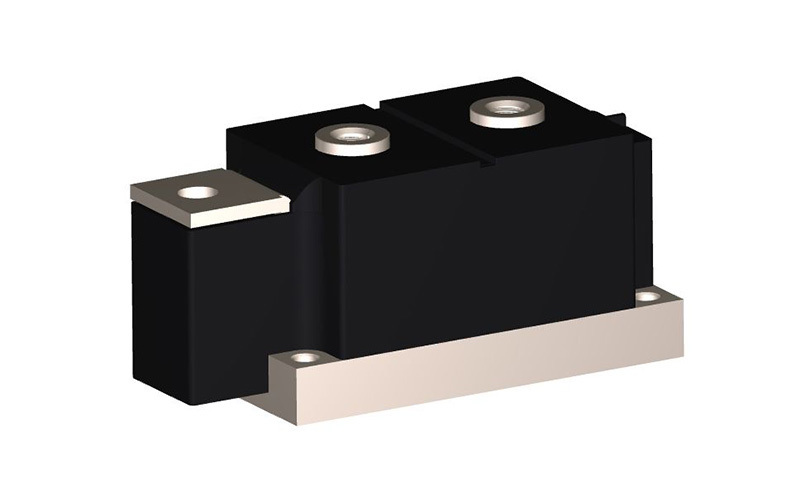

Модуль тиристорный MT4-800-16-D

Тиристорные и диодные модули

UDRM/ URRM [В]: 1600
IFAV/ITAV (Tc,°С) [A]: 800(75)
UFM/UTM (Tc=25°С) [В]: 1.45
IFM/ITM (Tc=25°С) [A]: 2512
UT(TO)/Tjmax [В]: 0.958
rT/Tjmax [мОм]: 0.208
tq [мкс]: 200
Tjmax [°С]: 130
Rthjc [°С/Вт]: 0.0500
Корпус: M.D
Основание ширина/длина [мм]: 77/150
Исполнение: двухпозиционное
Тип: тиристор-тиристор

Отправить запрос в 1 кликЗадать вопрос

  • Документы и сертификаты
  • Описание

    Тиристорные модули предназначены для применения в преобразователях энергии, а также в других цепях постоянного и переменного токов различных силовых электротехнических установок.

    Протон-Электротекс поставляет широкую линейку одно- и двухпозиционных тиристорных модулей для напряжений UDRM/ URRM от 100 до 6500 В и токов ITAV от 115 А до 1280 А.

    Данные модули поставляются в стандартном промышленном корпусе D с размерами основания 77x150 мм.

    Все тиристорные силовые модули производства Протон-Электротекс имеют прижимную конструкцию, которая обеспечивает простоту монтажа и хороший контакт с охладителем для отведения тепла. При этом возможно использование нескольких модулей на одном охладителе без дополнительной изоляции, что существенно уменьшает общие габариты сборки.

    Модули отличаются высокой энерготермоциклостойкостью, что означает надежность и долгий срок службы в интенсивных режимах работы.

    Двухпозиционные модули имеют возможность реализации разных схем включения (электрических принципиальных), которые обозначаются индексом МТ3, МТ4 или МТ5 в наименовании прибора. Схема модуля приведена в приложенном информационном листе.

    Сегодня Протон-Электротекс — один из ведущих производителей силовых модулей Европы. Производственный процесс сертифицирован на соответствие стандартам UL, ISO 9001, ISO 14001, EcoVadis и прошел аудиты ведущих компаний мира.

    Кроме того, Протон-Электротекс предлагает широкие возможности кастомизации продукции с учетом индивидуальных требований заказчика к техническим требованиям, подключению и внешнему виду приборов. Просим обращаться в отдел продаж за консультацией.

  • Где применяются
    • Выпрямительные мосты
    • Регуляторы переменного тока
    • Управление двигателем постоянного тока
    • Источники питания
    • Электропривод
    • Устройства плавного пуска
    • Сварочные аппараты
    • Преобразователи частоты
