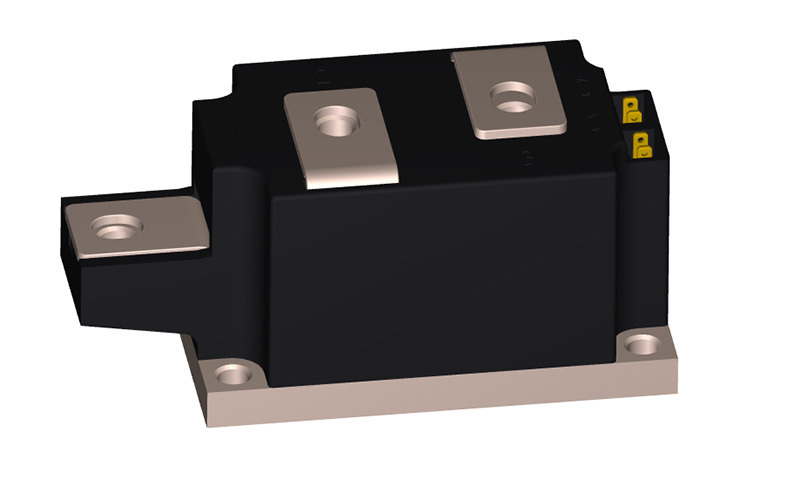

Модуль диодный МД3-400-14-С1

Тиристорные и диодные модули

UDRM/ URRM [В]: 1400
IFAV/ITAV (Tc,°С) [A]: 400(110)
UFM/UTM (Tc=25°С) [В]: 1.20
IFM/ITM (Tc=25°С) [A]: 785
UT(TO)/Tjmax [В]: 0.917
rT/Tjmax [мОм]: 0.313
Tjmax [°С]: 150
Rthjc [°С/Вт]: 0.0400
Корпус: M.C1
Основание ширина/длина [мм]: 50/115
Исполнение: двухпозиционное
Тип: диод-диод

Отправить запрос в 1 кликЗадать вопрос

  • Документы и сертификаты
  • Описание

    Диодные модули предназначены для применения в преобразователях энергии, а также в других цепях постоянного и переменного токов различных силовых электротехнических установок.

    Протон-Электротекс поставляет широкую линейку одно- и двухпозиционных диодных модулей для напряжений UDRM/ URRM от 1000 до 6500 В и токов IFAV от 155 А до 1000 А. Возможность выбора в таком широком диапазоне позволяет использовать эти модули в самых различных отраслях применения.

    Данные модули поставляются в стандартном промышленном корпусе C1 с размером основания 50х115 мм.

    Все диодные силовые модули производства Протон-Электротекс имеют прижимную конструкцию, которая обеспечивает высокую стойкость к циклическим нагрузкам и простоту монтажа.

    Модули имеют электрически изолированное медное основание, которое обеспечивает оптимальное распределение и отведение тепла. При этом возможно использование нескольких модулей на одном охладителе без дополнительной изоляции, что существенно уменьшает общие габариты сборки.

    Модули отличаются высокой энерготермоциклостойкостью, что означает надежность и долгий срок службы в интенсивных режимах работы.

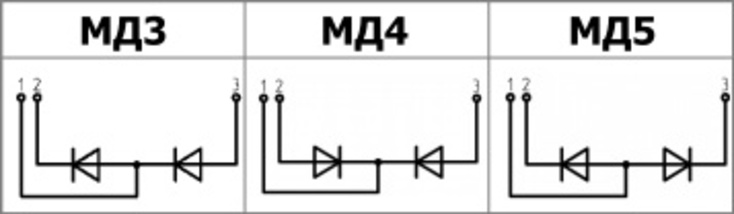

    Двухпозиционные диодные модули имеют возможность реализации разных схем включения (электрических принципиальных), которые обозначаются индексом МД3, МД4 или МД5 в наименовании прибора. Схема модуля приведена в приложенном информационном листе.

    Сегодня Протон-Электротекс — один из ведущих производителей силовых модулей Европы. Производственный процесс сертифицирован на соответствие стандартам UL, ISO 9001, ISO 14001, EcoVadis и прошел аудиты ведущих компаний мира.

    Кроме того, Протон-Электротекс предлагает широкие возможности кастомизации продукции с учетом индивидуальных требований заказчика к техническим требованиям, подключению и внешнему виду приборов. Просим обращаться в отдел продаж за консультацией.



  • Где применяются
    • Выпрямительные мосты
    • Регуляторы переменного тока
    • Управление двигателем постоянного тока
    • Источники питания
    • Электропривод
    • Устройства плавного пуска
    • Сварочные аппараты
    • Преобразователи частоты
