IGBT-драйвер DI215-17-E-1

IGBT драйверы

UCES [В]: 1700
Uisol [В]: 4000
Iout [A]: 15
QG [нКл]: 5600
Каналы: 2
Top [°С]: -40..+85

Отправить запрос в 1 кликСлужба поддержки

  • Документы и сертификаты
  • Описание

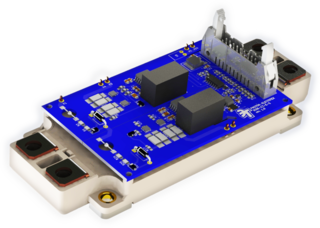

    DI215-17-E-1 — это двухканальный plug and play IGBT драйвер, предназначенный для IGBT-модулей в корпусе высотой 17 мм (MIDA) и классом по напряжению до 1.7 кВ. Plug & Play драйверы выгодно отличает то, что они готовы к применению «из коробки» и не требуют переходных плат.

    Максимальный импульсный ток управления составляет +/- 15 А. Выходное напряжение затвора +/- 15 В на уровне интерфейса логики. Испытательное напряжение изоляции 4 кВ АС.

    Возможность эксплуатации в широком диапазоне температур от -40 до +85 °C.

    Благодаря продуманной конструкции имеет компактный размер 100х62х28 мм.

    Драйвер может быть подключен к IGBT-модулю пайкой к выводам управления модуля или через проводное соединение.

    Драйвер имеет два режима работы: режим независимого управления позволяет управлять ключом IGBT-модуля независимо от состояния второго ключа, в то время как режим полумоста исключает одновременное открытие двух ключей IGBT модуля.

    Драйвер обеспечивает защиту транзисторов от КЗ и имеет функцию плавного выключения  IGBT, которая предотвращает выход транзистора из строя. Также драйвер имеет защиту от пониженного напряжения питания.

    Применение драйверов от производителя IGBT модулей гарантирует наилучшую совместимость с учетом особенностей IGBT и экономит время на подбор драйвера, при этом стоимость серийного драйвера значительно ниже драйвера собственной разработки.

    Кроме того, Протон-Электротекс предлагает широкие возможности кастомизации IGBT-драйверов по запросу клиента:

    • Возможность изменить входной интерфейс и конфигурацию контактов
    • Возможность подбора и монтажа резисторов затворов под режимы работы клиента
    • Разработка драйверов для управления модулями в параллельном включении
    • Разработка индивидуального форм-фактора под конструкцию преобразователя клиента
    • Настройка драйвера под режим работы клиента
    • Разработка переходных/ интерфейсных плат

    Чтобы получить техническую консультацию или купить драйвер DI215-17-E-1, просим обращаться в Отдел продаж.

  • Где применяются
    • Преобразователи для солнечной и ветроэнергетики
    • Источники бесперебойного питания (ИБП)
    • Электротранспорт
    • Преобразователи частоты
    • Активные выпрямители
