Диод Д053-7100

Диоды

URRM [В min] [В min]: 200
URRM [В max] [В max]: 400
IFAV [A]: 7402
Tc: 85
UFM (Tc=25°С) [В]: 1.05
IFM (Tc=25°С) [A]: 5000
U(TO)/Tjmax [В]: 0.750
rT/Tjmax [мОм]: 0.029
Tjmax [°С]: 170
Rthjc [°С/Вт]: 0.0090
Корпус: D.Q1
Исполнение: таблеточное
Тип: сварочный

Отправить запрос в 1 кликЗадать вопрос

  • Документы и сертификаты
  • Описание

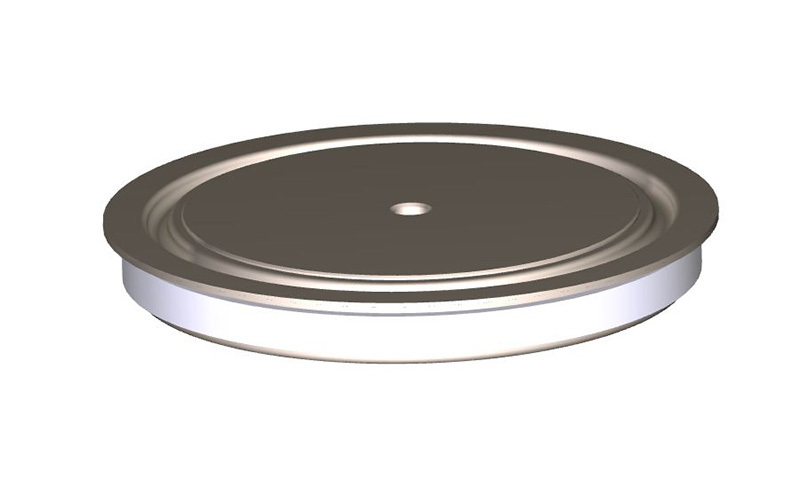

    Д053-7100 – это сварочный диод в таблеточном исполнении. Имеет повторяющееся импульсное обратное напряжение URRM 200-400 В и низкие статические потери. Средний прямой ток IFAV равен 7402 A. Стандартизированная конструкция упрощает монтаж в имеющееся оборудование. Максимальная температура перехода Tjmax составляет 150 °C. Диаметр контактной поверхности 44,4 мм.

    Сварочные диоды серии "Д0" от Протон-Электротекс отличаются следующими особенностями:
    ∙ способность пропускать высокий средний прямой ток, которая позволяет сократить число параллельно включенных приборов;
    ∙ высокая устойчивость к электротермоциклированию, что означает долгий срок службы прибора;
    ∙ минимальные статические потери;
    ∙ высокая макcимально допустимая температура перехода (Tjmax), что позволяет диодам проводить большие токи при учёте системы охлаждения;
    ∙ возможность двухстороннего охлаждения;
    ∙ оптимизирован для сильноточных выпрямителей;
    ∙ очень низкое тепловое сопротивление;
    ∙ предназначаются для среднечастотного сварочного оборудования.

    По запросу клиента Протон-Электротекс готов подобрать оптимальный силовой диод для заданных режимов работы. Также возможны поставки готовых к работе силовых полупроводниковых приборов в сборке с охладителем.

    Чтобы купить диод Д053-7100, узнать стоимость или получить техническую консультацию, просим обращаться в отдел продаж по телефону +7 4862 440455 или адресу marketing@proton-electrotex.com.

  • Где применяются

    Сварочные диоды в основном применяются в машинах контактной сварки. Особенностью работы диодов в сварочных машинах являются краткосрочные циклы пропускания импульсов тока, приводящих к разогреву полупроводниковой структуры, и затем дальнейшее ее охлаждение. В результате приборы подвергаются регулярному циклическому термомеханическому стрессу. Всё это диктует жесткие требования к статическим и динамическим характеристикам приборов.
